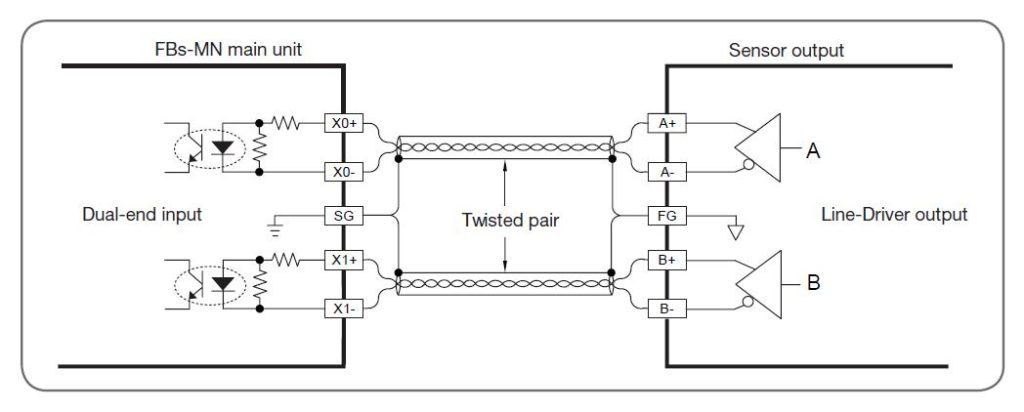

| Položka | 5 Vss rozdílový vstup | 24 Vss jednoduchý vstup | Pozn. | ||||
| Velmi rychlý | Rychlý | Středně rychlý(HSC) | Méně rychlé -zachytávané | Pomalé | |||
| Max. vstupní frekv.*1) / doba trvání | 920 kHz | 200 kHz | 20 kHz (HHSS)celkem 5 kHz (SHSC) | 0.47 ms | 4.7 ms | ||
| Napětí vstupního signálu | 5Vss ±10% | 24Vss ± 10% | |||||
| Rozhodovacíproud | ON | > 11mA | > 8mA | > 4mA | > 2.3mA | ||
| OFF | < 2mA | < 1.5mA | < 0.9mA | ||||
| Max. vstupní proud | 20mA | 10.5mA | 7.6mA | 4.5mA | |||
| Indikace vstupu | Zobrazována svitem LED, když je vstup ON a zhasnutím, když je vstup OFF | ||||||
| Způsob izolace | Izolace optočlenem, 500Vstř, 1 min | ||||||

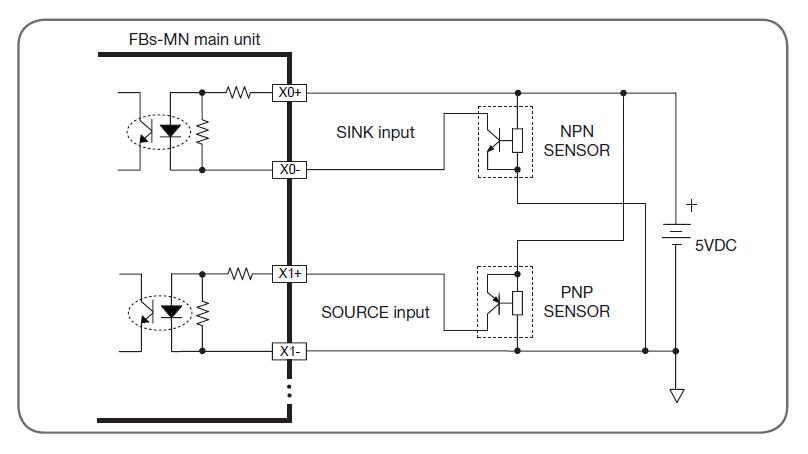

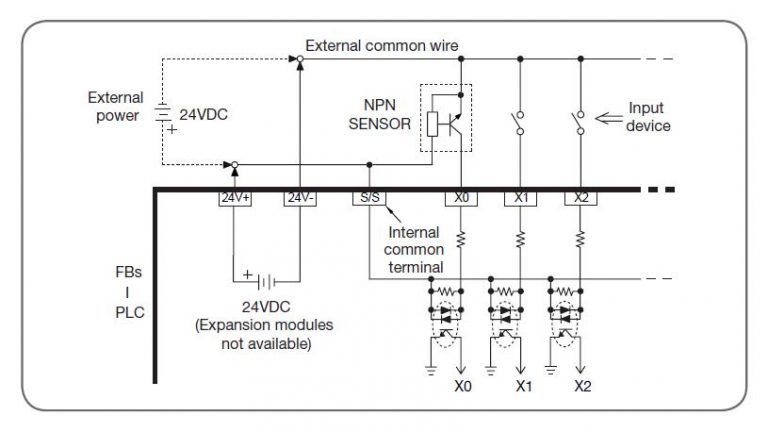

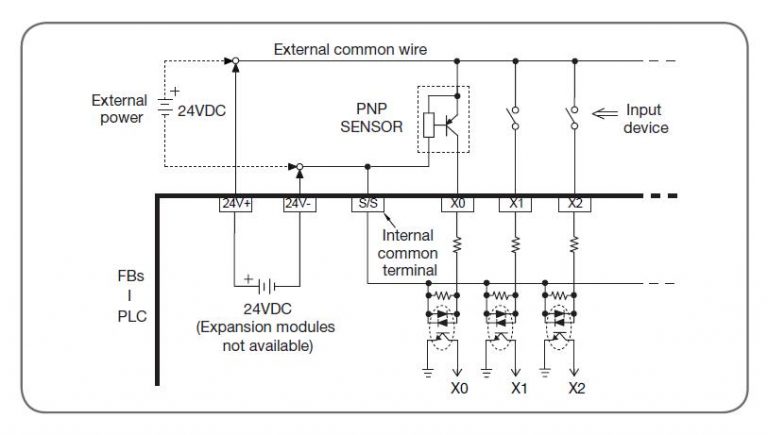

| SINK/SOURCE zapojení | Nezávislé zapojení | V závislosti vnitřního koncového stupně S/S a vnějšího společného zapojení | |||||
| Způsoby filtrování šumu | DHF (0~15ms)+AHF (0.47µs) | DHF (0~15ms)+AHF (4.7µs) | DHF (0~15ms)+AHF (0.47ms) | AHF (4.7 ms) | |||
*1) Polovina maximální. frekvence pro fázový vstup A/B
DHF: Digitální hardwarový filtr
AHF: Analogový hardwarový filtr
Další podrobnosti naleznete zde: 6. Digital Input (DI) Circuits.
