| Položka | Rozdílový výstup | Jednoduchý tranzistorový výstup | Jednoduchý reléový výstup | |||
| Velmi rychlý | Rychlý | Středně rychlý | Pomalé | |||
| Max. výstupní frekvence *1) | 920 kHz | 200 kHz | 20 kHz | – | není vhodné pro časté přepínání ON/OFF | |
| Pracovní napětí | 5Vss ± 10% | 5 ~ 30Vss | < 250Vstř; 30Vss | |||
| Max. zatěžovací proud | Odporový | 50mA | 0.5A | 0.5A | 0.5A (0.1A 24YT/J) | 2A/jednoduchý, 4A/společný |
| Induktivní | 80VAstř / 24VAss *2) | |||||
| Max. pokles napětí | – | 0.6V | 2.2V | 2.2V | 0.06V (počáteční) | |
| Min. zátěž | – | – | – | – | 2mA/ ss napájení | |
| Únikový proud | – | < 0.1mA/30Vss | ||||
| Max. časová odezva výstupu | ON -> OFF | 200ns | 2µs | 15µs | 10ms | |
| OFF -> ON | 30µs | |||||
| Indikace výstupního stavu | Zobrazována svitem LED, když je výstup ON a zhasnutím, když je výstup OFF | |||||
| Ochrana překročení proudu | N/A | |||||
| Způsob izolace | Izolace optočlenem 500Vstř , 1 min | Elektromagnetická izolace1500Vstř, 1min | ||||
| SINK/SOURCE výstup | Nezávislé duální zakončení pro libovolné propojení | Výběr SINK/SOURCE dle modelu(nelze změnit) | Oboustrané, mohou být libovolně nastaveny na SINK/SOURCE výstup | |||
*1) Polovina maximální frekvence, pokud jsou výstupy použity v režimu A/B fázového výstupu.

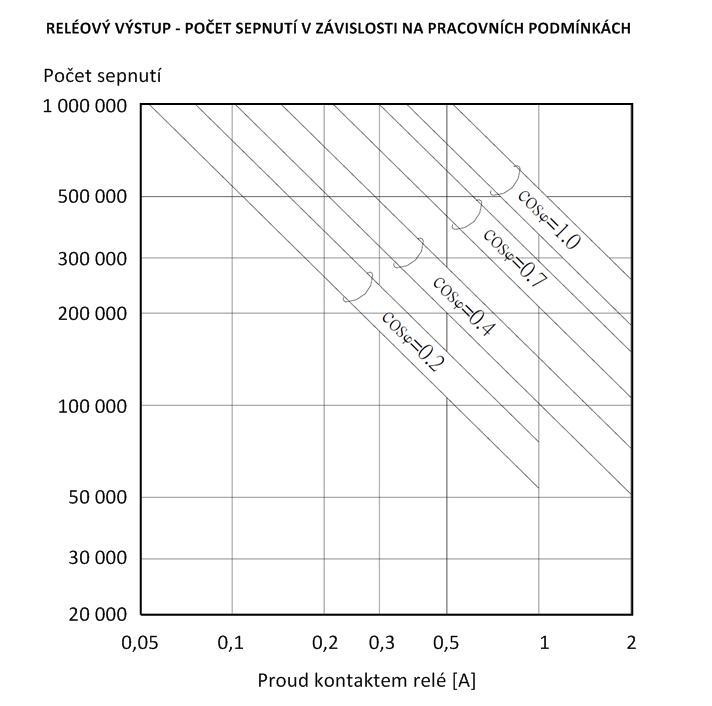

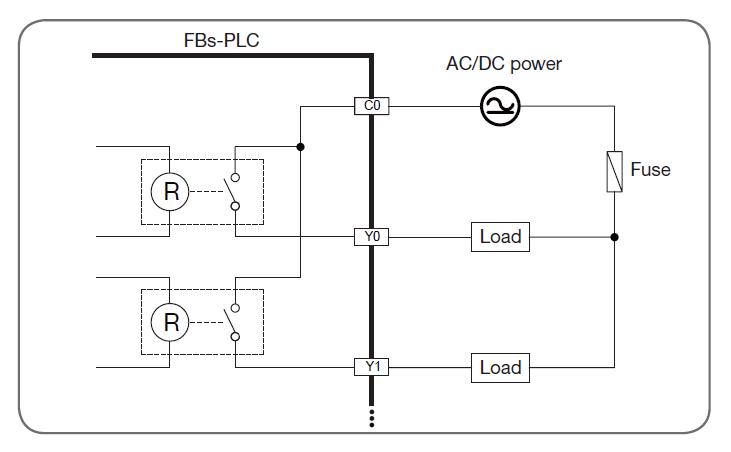

*2) UPOZORNĚNÍ: Při připojení neodporových zátěží, jako jsou např. měniče, LED úsporky (LED „žárovky“) a pod. může velmi snadno dojít při sepnutí k překročení maximálního proudu relátkem, a tím k jeho poškození (tj, „svaření kontaktů“). Prodejci LED úsporek proto často upozorňují, že na cca 8W LED úsporku je z hlediska vypínače a jističe potřeba hledět jako na 100W klasickou žárovku!

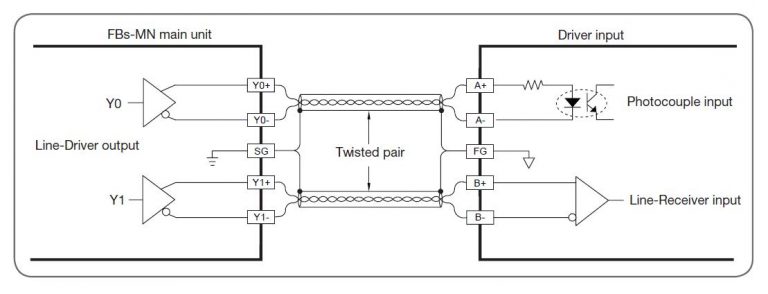

Další podrobnosti zde:“7. Digital Output (DO) Circuits.

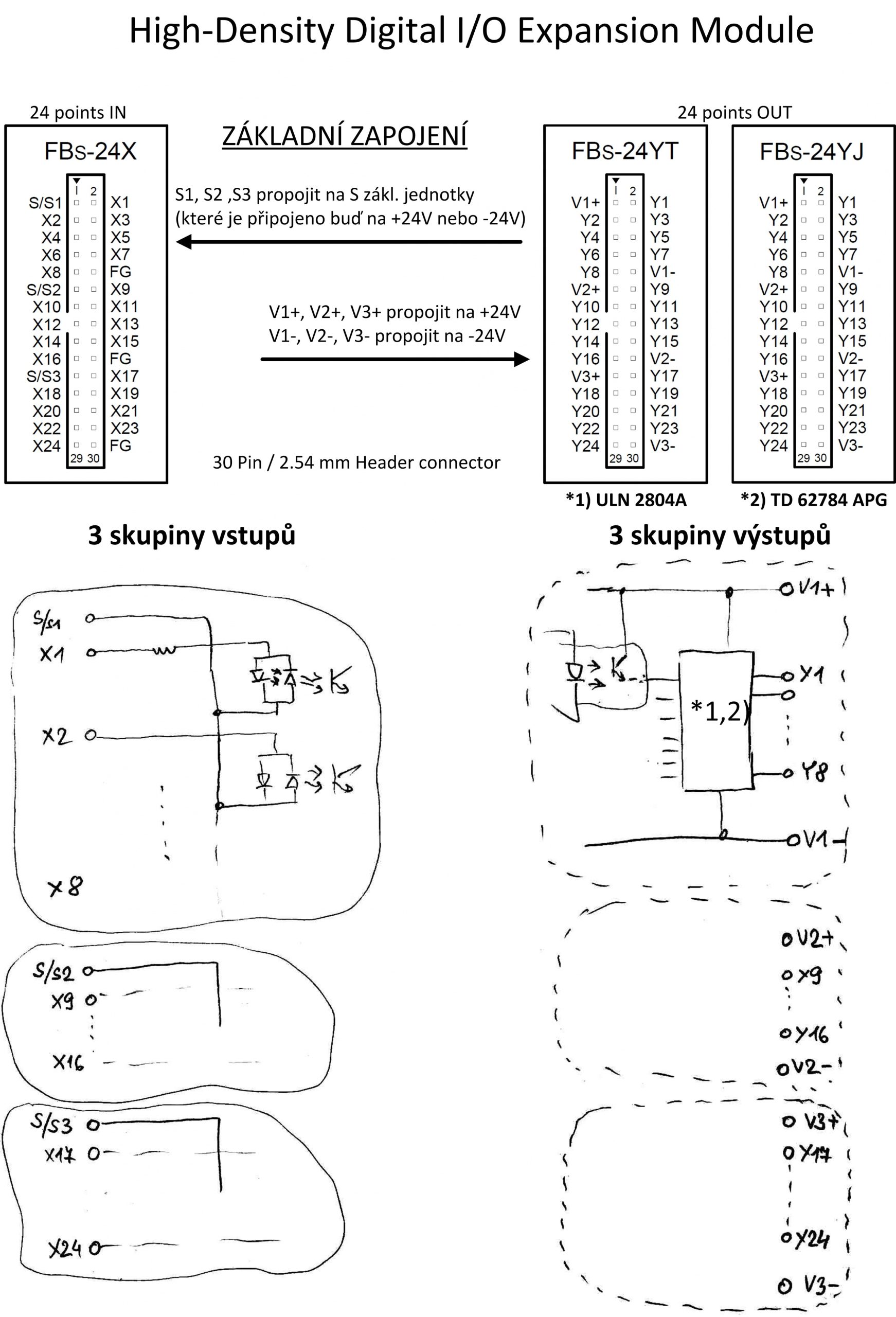

Zapojení high density výstupů u modulů FAC-FBS-24YT a FAC-FBS-24YJ je principiálně odlišené – viz vnitřní zapojení.

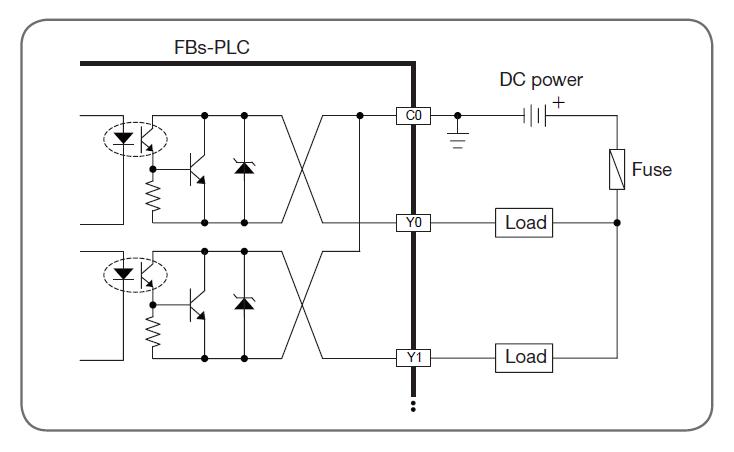

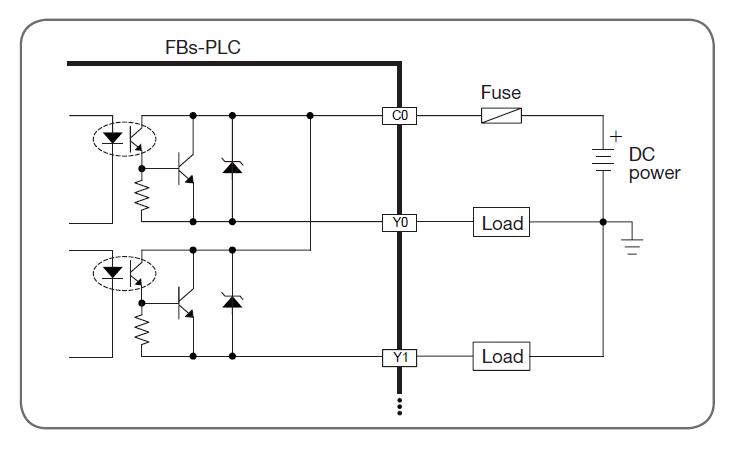

Typ tranzistorových výstupů SINK:
- Nové značení na objednávce, příklady: FAC-FBS-32MAT, FAC-FBS-16XYT
- NPN
- Společný Ci je na -.
- Staré značení na objednávce, příklady: FAC-FBS-32MAT, FAC-FBS-16EAT
- Staré značení na štítku jednotky, příklady: FBS-32MAT, FBS-16EAT
- Staré značení na krabičce jednotky, příklady: FBS-32MAT, FBS-16EAT + zaškrtnuto SINK u výstupů
Typ tranzistorových výstupů SOURCE (SRCE):
- Nové značení, příkad: FAC-FBS-32MAJ, FAC-FBS-16XYJ
- PNP
- Společný Ci je na +.
- Staré značení na objednávce, příklad: FAC-FBS-32MATJ, FAC-FBS-16EATJ
- Staré značení na štítku jednotky, příklad: FBS-32MATJ, FBS-16EATJ
- Staré značení na krabičce jednotky, příklad: FBS-32MAT, FBS-16EAT + zaškrtnuto SRCE u výstupů
